地址：山東省曲阜市書院街道圣旺大道南首路西激光焊接機原理
激光焊接是利用高能量的激光脈沖對材料進行微小區域內的局部加熱，激光輻射的能量通過熱傳導向材料的內部擴散，將材料熔化后形成特定熔池以達到焊接的目的。
原理：激光焊接是利用高能量的激光脈沖對材料進行微小區域內的局部加熱，激光輻射的能量通過熱傳導向材料的內部擴散，將材料熔化后形成特定熔池。
它是一種新型的焊接方式，主要針對薄壁材料、零件的焊接，可實現點焊、對接焊、疊焊、密封焊等
焊接深寬比高，焊縫寬度小，熱影響區小、變形小，焊接速度快，焊縫平整美觀，焊后無需處理或只需簡單處理，焊縫質量高，無氣孔，可控制，聚焦光點小，定位精度高。

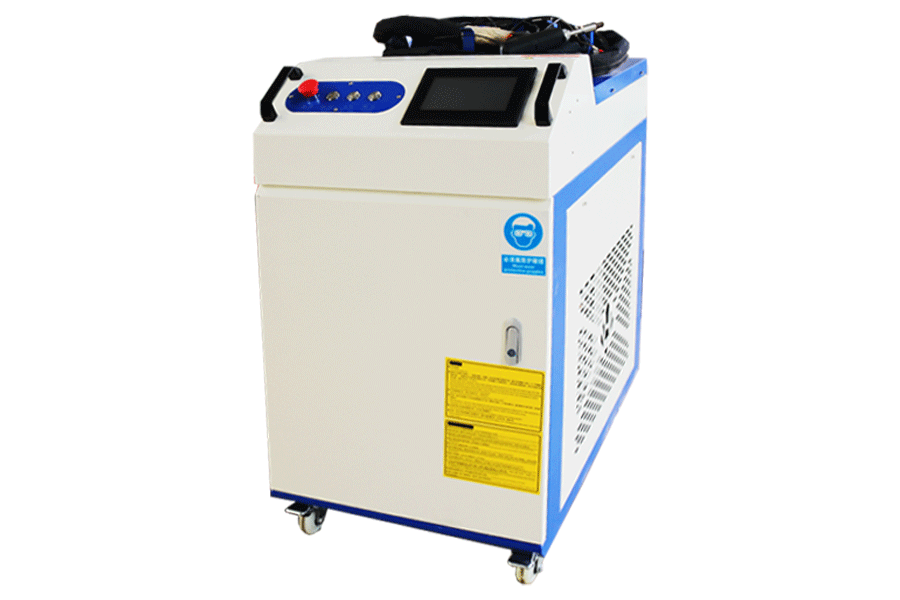

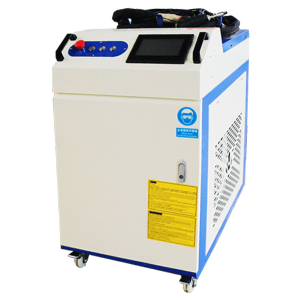

產品圖片
產品介紹
①手持式激光焊接機，主要由激光器、水冷機、光纖和激光焊接頭組成。
②該產品具有電光轉換效率高、抗高反能力、薄板焊接高 效、厚板深熔無飛濺、免維護運行和調頻范圍寬等優點。
③激光器：選用連續光纖激光器，具有穩定性高、省電和基本免維護等優點，可有效降低設備使用成本，優化使用體驗。
④水冷機：水冷系統由內循環系統與外循環系統組成，內循環系統由激光器自帶，外循環系統采用激光專用水冷機組，以保障激光器長期穩定工作。
⑤光纖：傳輸光纖采用光纖激光器專用光纖，長度15m，柔性傳輸，方便工人手持作業。⑥激光焊接頭：采用QBH光纖手持式激光焊接頭，該配件獨有激光器控制盒，同時具備準連續、脈沖、連續三種出光模式，焊接頭配備吹氣控制和安全鎖。
產品主要特點
*焊接速度快，效率高，比普通的焊接速度快2-8倍，節省人工
*能量集中，熱影響區域小，不變形，不發黑，焊接深度大，焊接牢固
*焊縫精細美觀無氣泡，無需打磨
*45°人機操作界面，操作簡單，無需焊工證，普通人半小時就可輕松掌握
*重安全性，非直射，輻射小，對身體無傷害，只需防護鏡過濾強光即可
*設備體積小，有萬向輪，靈活方便移動
*具有電光轉換效率高、
*抗高反能力、薄板焊接高 效厚板深熔無飛濺、免維護，運行和調頻范圍寬等優點。
焊接系統簡介
?系統主要由激光單元以及焊接單元組成；
?手持式焊接，同時兼顧激光焊的靈活、高 效及高焊縫質量等特性；
?整體設備模塊化設計與布局，美觀大方，易于維護調試；
?系統靈活性高，可兼容多種型號產品生產，換型時間較短；
?整臺機外觀顏色：PANTONE 暖灰+不銹鋼（鍍鎳）；
?總機裝機功率:5KW；
?設備稼動率：≥95%；
?產品合格率：≥99.5%；
?設備故障率：≤2%
產品優勢
?移動方便，操作簡單，易學易用
?焊接快速，焊縫精美，節約成本
?瞬間焊接，速度快噪音小
?操作面板簡潔易懂
應用優勢
?可內焊，平焊，外焊，點焊，
?拼接焊既可以焊接，又可以切割，
?一機多用配置多種焊嘴，
?內置雙驅雙擺，6種光斑模式
適用材料
適用于不銹鋼、碳鋼、銅，鋁，金，銀，鉻，鎳，鈦等多種金屬和合金；也可用于多種異性材料間的焊接。
應用范圍
薄板金屬板焊接，不銹鋼，碳鋼類
適用產品：各類鈑金，模具，機箱，配電柜，廚衛產品，各類五金燈飾，廣告字廣告牌，門窗框架，車廂類激光焊接
廣泛應用于：廣告業，鈑金廠，機箱廠，工藝品，家居用品，食品機械，醫療器械，汽車配件等行業。
設備概況:
設備型號 | CRL-SH1500W/2000W |
供電需求 | 500W/800W-/1000W--- 220V |
環境需求 | 溫度 5-40℃ 濕度 10-90% |
工作時間 | 24H（連續運行） |
故障率 | ≤1.2% |
合格率 | ≥99.7%(不包含來料不良) |
稼動率 | ≥95% |
設備名稱 | 手持式連續激光焊接機 |
人員配置 | 1 人 |
設備技術參數:
| 參數項 | 典型值 |
| 激光波長 | 1080nm |
| 額定功率 | 1000W |
| 光束質量（M2） | 2.2 |
| 光纖 | 100um，15m |
| 調制頻率 | 20KHz |
| 能量穩定度 | <3% |
| 光束輸出 | 1 光束 |
| 冷卻介質 | 蒸餾水或去離子水 |
| 連續工作時間 | 24 小時 |
| 供電需求 | AC380V±10%，50Hz三相 額定功率5Kw 額定電流60A |
| 環境需求 | 溫度 5-45℃ 濕度 10-90% |

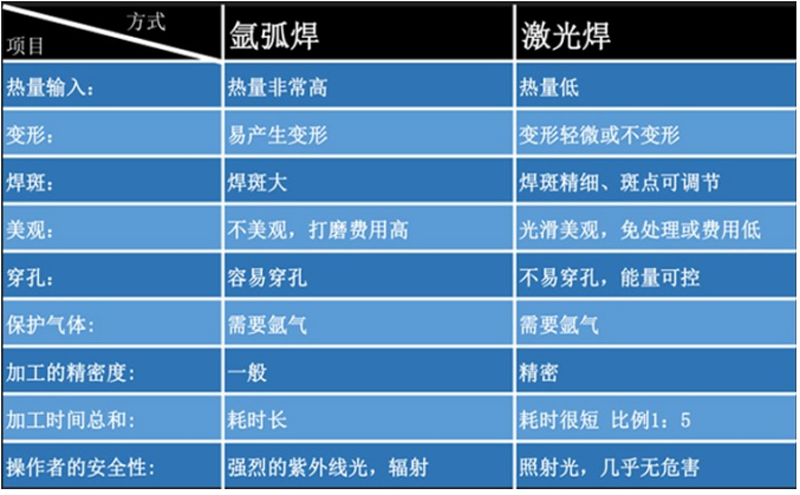

手持激光焊與氬弧焊對比：
1.能耗對比：相比傳統電弧焊，手持式激光焊接機節省電能80%~90%左右，加工成本可下降約30%。
2.焊接效果對比：激光手持焊可完成異種鋼和異種金屬焊接。速度快，變形小，熱影響區小。焊縫漂亮、平整、無/少氣孔。手持式激光焊接機可進行微小開型零件和焊接。
3.后續工序?qū)Ρ龋杭す馐殖趾附訒r熱輸入低，工件變形量小，能得到美觀的焊接表面，無需或僅需簡略處理（視焊接表面效果要求）。手持式激光焊接機能夠大大減少巨大的拋光和整平工序耗費的人工成本
設備焊接參數表:
| 焊接材質 | 激光器功率 | 焊接速度（m/min） | 熔深 |
| 碳鋼 | 500w | 1～6 | 0.96～0.39 |
| 750w | 1～6 | 1.37～0.51 | |
| 1000w | 1～10 | 2.06～0.49 | |
| 1500w | 1～10 | 2.77～0.79 | |
| 2000w | 1～10 | 3.59～1.59 | |
| 3000w | 1～10 | 4.79～1.78 | |
| 4000w | 1～10 | 6.96～2.23 | |
| 6000w | 1～12 | 7～1.4 | |
| 不銹鋼 | 500w | 1～6 | 1.05～0.43 |
| 750w | 1～6 | 1.68～0.64 | |
| 1000w | 1～10 | 2.68～0.58 | |
| 1500w | 1～10 | 3.59～0.88 | |
| 2000w | 1～10 | 4.57～1.77 | |
| 3000w | 1～10 | 6.87～1.94 | |
| 4000w | 1～10 | 8.07～2.55 | |
| 6000w | 1～12 | 7.5～1.5 | |
| 純鋁 | 1000w | 5～0.8 | 1～2 |
| 1500w | 7～0.5 | 1～3 | |
| 2000w | 5～0.5 | 2～4 | |
| 3000w | 1～10 | 4～2 | |
| 4000w | 1.5～8 | 4～2 | |
| 紫銅 | 1500w | 0.8 | 0.2 |
| 2000w | 3 | 0.3 | |
| 3000w | 2 | 1 | |
| 4000w | 4 | 1 |

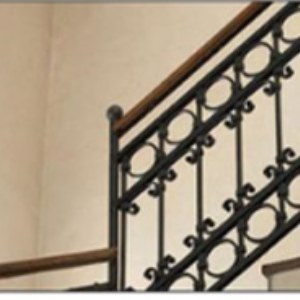

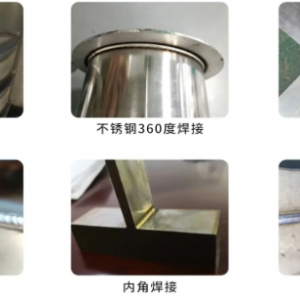

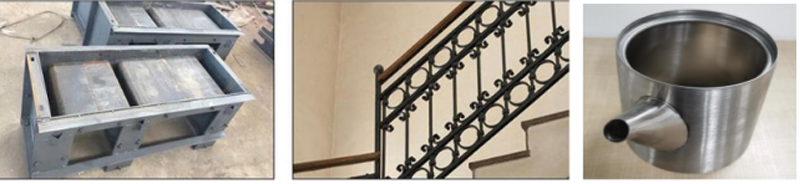

樣品展示
